SMZ - 3 - Sygnalizatory zwarć doziemnych i międzyfazowych w sieciach kablowych (wycofane z oferty, zastąpione przez SMZ-4)
Zastosowanie:
Sygnalizator SMZ - 3 jest samodzielnym małogabarytowym urządzeniem, instalowanym w złączach SN lub
stacjach SN/nN zasilanych siecią kablową, służącym do szybkiej lokalizacji uszkodzonego odcinka tej
sieci. Stosowanie sygnalizatorów przepływu prądu zwarciowego SMZ skraca czas lokalizacji
uszkodzonego odcinka sieci, zmniejszając straty wynikające z niedostarczenia energii oraz
poprawiając wskaźniki SAIDI i SAIFI.Cechy charakterystyczne:
Wykrywa przepływ prądu zwarcia:
- doziemnego poprzez pomiar prądu zerowego
- międzyfazowego poprzez pomiar prądów fazowych
Może być wykorzystywany w sieciach
kablowych o napięciu od 6 do 36KV pracujących z punktem neutralnym:
- izolowanym
- kompensowanym cewką Petersena niezależnie od zainstalowanej lub nie automatyki AWSC
- uziemionym przez rezystor
Czujniki prądu mogą być montowane na
kablach:
- pojedynczych (każda żyła ekranowana oddzielnie)
- tradycyjnych (jeden wspólny ekran trzech żył)
Wykonuje pomiar prądu zerowego w oparciu
o:
- pojedynczy przekładnik Ferranti'ego (sumowanie magnetyczne) obejmujący trzy żyły jednocześnie o średnicy magnetowodu 150mm.
- trzy przekładniki pracujące w układzie Holmgreen'a (sumowanie elektryczne) obejmujące każdą żyłę oddzielnie o średnicy magnetowodu 100mm.
Prosta adaptacja do dowolnej sieci odbywa się poprzez szeroki zakres
nastaw programowanych przełącznikami obrotowymi.
Umożliwia
wewnętrzną i zewnętrzną sygnalizację świetlną osobno dla zwarcia międzyfazowego i
doziemnego.

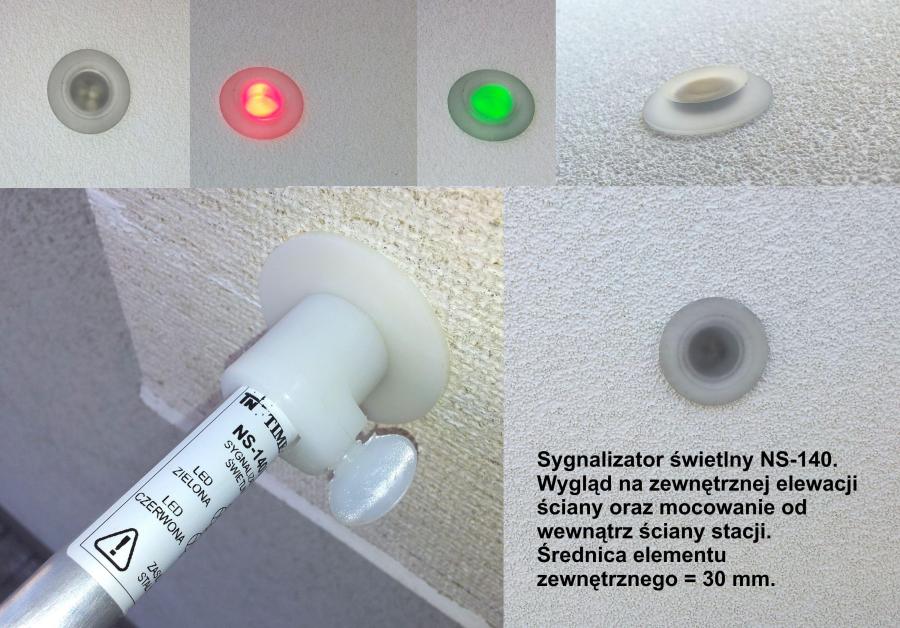

Wyposażony jest w dwukolorowy zewnętrzny
sygnalizator świetlny o dobrej widoczności, odporny na wandalizm (wykonany w sposób uniemożliwiający
kradzież lub rozmontowanie bez dostępu do wnętrza stacji)
Współpracuje z układami
telemechaniki poprzez:
- wyjścia przekaźnikowe niezależnie wskazujące zwarcie doziemne i międzyfazowe
- separowane galwanicznie wejścia zdalnego testowania i kasowania alarmu napięciem stałym 24V
Zobacz również opismodułówkomunikacji
SG-S umożliwiających zdalne przekazanie przez GPRS do systemów SCADA informacji o
pobudzeniach sygnalizatorów zwarć.
Więcej informacji znajduje się w karcie katalogowej poniżej.
