Sygnalizatory zwarć SMZ-2

Sygnalizator SMZ-2, instalowany w rozdzielniach SN lub stacjach SN/nn sieci kablowej, służy do szybkiej lokalizacji uszkodzonego odcinka tej sieci.
Sygnalizator skraca czas lokalizacji uszkodzonego odcinka sieci, zmniejszając straty wynikające z niedostarczenia energii.
Stosować go można zarówno w sieciach pracujących w układzie kompensacji prądu ziemnozwarciowego jak też w sieciach z punktem zerowym uziemionym przez rezystor lub w sieciach izolowanych.
Sygnalizacja przepływu prądu zwarciowego na zewnątrz stacji pozwala brygadzie ruchowej w prosty i szybki sposób ustalić ostatnią w ciągu kablowym stację, przez którą przepłynął prąd zwarciowy. Jest to jednoznaczne ze zlokalizowaniem uszkodzonego odcinka linii kablowej.

W skład kompletu wchodzą:

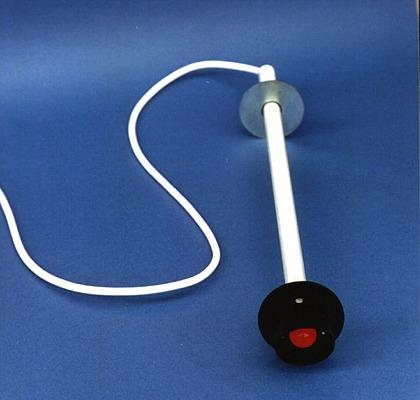

• czujnik prądu ziemnozwarciowego (przekładnik prądowo napięciowy) z wieszakiem mocującym go na kablu sieci SN
• mikroprocesorowa jednostka sterująca SMZ-2 w obudowie do montażu na szynie DIN lub bezpośrednio na ścianie
• sygnalizator świetlny do zamocowania na zewnętrznej ścianie budynku w miejscu dobrze widocznym z drogi dojazdowej

Czujnik dopasowywany jest w procesie produkcji do przewidywanych prądów niezrównoważenia sieci przy zwarciu doziemnym w zakresie od 7 do 150A. Producent służy pomocą przy wyznaczaniu optymalnej wartości prądu znamionowego czujników „Iz” dla danej sieci. Obliczenia prowadzone są przy pomocy programu na podstawie topografii sieci dostarczonej przez użytkownika.

W ofercie znajduje się również wersja sygnalizatora z przekaźnikiem wykonawczym.
